平衡重式电动堆高车

您的当前位置：首页 >> 产品中心 >> 平衡重式电动堆高车

BT07712

BT07713

BT07714

分享到：

产品描述

细节设计

视频展示

项目案例

·特别适合轻工、电子、纺织等行业应用于楼层之间/电梯上下搬运工作。
·加高护顶架，坚固，驾驶空间更为舒适。

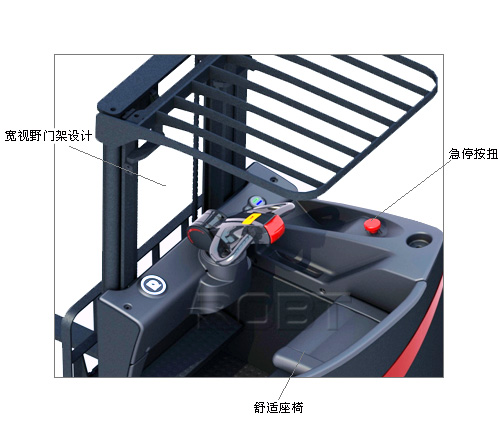

·宽视野门架设计。
·德国原装进口Frei多功能手柄，寿命测试；加速器200万次以上，按钮100万次以上，全密封防水防尘结构，适应恶劣工况使用。
·德国原装进口Vulkollan车轮具有弹性减震效果，抓地力好，不易打滑，更耐磨，舒适性好。
·德国原装进口ZF驱动单元，整体立式安装，性能先进，速比大、体积小结构紧凑，采用啮合技术，噪音低，一次性注油永久免维护。
·美国Curtis电控，可实现行走软启动，安全可靠性高，独具的特征报警和故障代码显示功能并可实现调整行驶速度、刹车距离等多项人性化功能。
·美国AMP防水接插件，汽车标准生产，确保整车线缆可靠连接、大大降低电器故障。
·美国KDS全交流立式电机，插装组合形式，结构紧凑，技术含量高，低噪音，高能效，免维护，较普通电机提高30%效率。

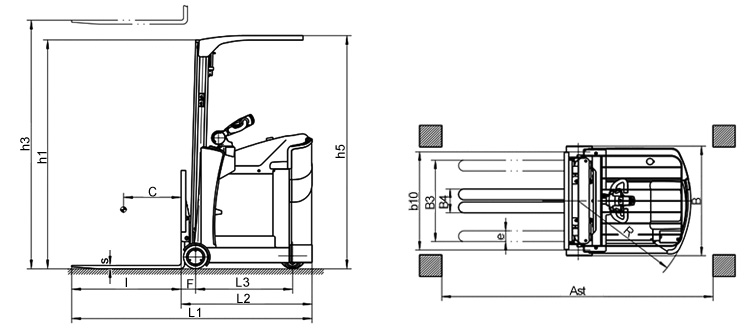

货号				BT07712	BT07713	BT07714

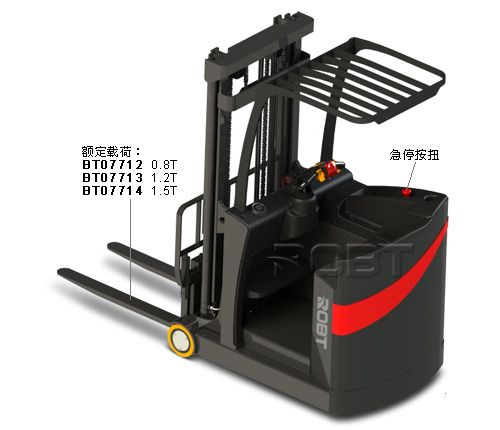

规格	额定载荷(Q)		kg	800	1200	1500
	荷载中心距(c)		mm	500	500	500
	电机类型	直流/交流，开放/封闭		交流/封闭	交流/封闭	交流/封闭
基本尺寸	标准起升高度(h3)		mm	3000	3000	3000
	自由起升高度(h2)		mm	0	0	0
	门架倾斜角度	前/后(α/β)	deg	/	1°/5°	1°/5°
	货叉架标准			ISO2328	ISO2328	ISO2328
	标准货叉尺寸	长/宽/厚(s/e/l)	mm	35/100/950	35/100/950	40/100/1070
	货叉调整间距	最大/最小(B3/B4)	mm	754/215	754/215	754/215
	总长度	车尾至货叉尖(L1)		2109	2458	2568
	车体长度	车尾至竖直货叉前端面(L2)		1140	1499	1499
	总宽度(B)		mm	1014	1014	1014

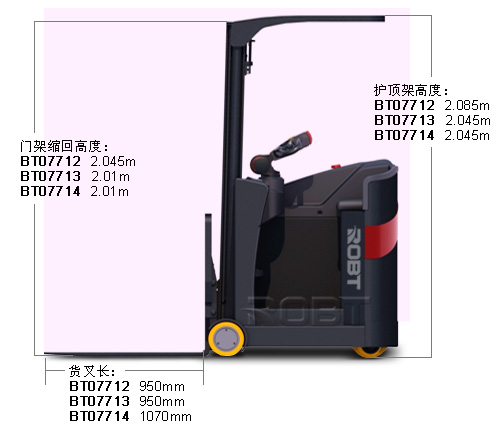

	门架缩回高度(h1)		mm	2045	2010	2010
	门架展开高度(h4)		mm	3850	3908	3908
	护顶架高度(h5)		mm	2085	2045	2045
	前悬距(F)		mm	130	134	134
	最小转弯半径(R)		mm	1110	1570	1570
	最小直角通道宽度		mm	1420	1785	1785
	直角堆垛通道宽度	1000×1000托盘(Ast)	mm	2340	2800	2800
性能	行驶速度	前进（满载/空载）	km/h	5/5	5/5	5/5
	行驶速度	后退（满载/空载）	km/h	5/5	5/5	5/5
	起升速度	满载/空载	mm/s	130/200	95/120	95/120
	下降速度	满载/空载	mm/s	160/140	120/85	120/85
	最大牵引力	满/空载 S2 5 分钟	N	1600	1600	1800
	最大爬坡度	满载/空载 S2 5 分钟	%	5/7	5/8	5/8
质量	整车质量	含蓄电池	kg	1965	2205	2325
行走装置	车轮数量	前轮/后轮(×=驱动轮)		2/1×-2	2/1×-2	2/1×-2
	车轮类型	前轮		聚氨酯	聚氨酯	聚氨酯
	车轮类型	后轮		聚氨酯	聚氨酯	聚氨酯
	轴距(L3)		mm	842	1098	1098
	轮距	前轮	mm	909	909	909
	轮距	后轮	mm	0	0	0
	离地间隙	最低(m1)	mm	55	55	55
	离地间隙	轴距中心(m2)	mm	55	55	55
	行车制动方式	机械/液压/电气/空气		电磁	电磁	电磁
驱动装置	蓄电池	形式		焊接式	焊接式	焊接式
		电压/容量	V/Ah	24/210	24/240	24/270
		质量	kg	210	240	260
	行走电机	功率	kW	1.5	1.5	1.8
	行走电机	控制方式		AC	AC	AC
	起升电机	功率	kW	3	3	3
	起升电机	控制方式		AC	AC	AC
	充电机	形式（搭载/外置）		外置	外置	外置
		充电方式		智能充电	智能充电	智能充电
		相数/电压	/V	单相/220	单相/220	单相/220
		充电功率	Kva	1.2	1.2	1.2
其余	属具工作压力		Mpa	16	16	16
其余	驾驶员耳边噪音	根据 EN 12053	dB(A)	≤70	≤70	≤70

BT07712(0.8T) 单级提升门架参数
序号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）	备注
BT07799	1200	1720	870	2050	0	不带护顶架
BT07800	1350	1870	1020	2200	0	不带护顶架
BT07801	1500	2085	1235	2350	0
BT07802	1650	2170	1320	2500	0
BT07803	1800	2320	1470	2650	0
BT07804	2000	2520	1670	2850	0

BT07712(0.8T) 两级提升门架参数
货号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）	备注
BT07805	2500	1800	0	3350	0	不带护顶架
BT07806	2700	1900	0	3550	0	不带护顶架
BT07807	3000	2085	0	3850	0
BT07808	3300	2195	0	4150	0
BT07809	3700	2395	0	4550	0
BT07810	4000	2545	0	4850	0

BT07713/BT07714(1.2/1.5T) 两级提升门架参数
货号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）
BT07811	2000	1510	0	2908	1/5
BT07812	2300	1660	0	3208	1/5
BT07813	2500	1760	0	3408	1/5
BT07814	2700	1860	0	3608	1/5
BT07815	3000	2010	0	3908	1/5
BT07816	3300	2160	0	4208	1/5
BT07817	3500	2260	0	4408	1/5
BT07818	3700	2360	0	4608	1/5
BT07819	4000	2560	0	4908	1/5

BT07713/BT07714(1.2/1.5T) 三级全自由提升门架参数
货号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）
BT07820	3500	1710	870	4338	1/5
BT07821	3700	1810	970	4538	1/5
BT07822	4000	1910	1070	4838	1/5
BT07823	4300	2010	1170	5138	1/5
BT07824	4500	2060	1220	5338	1/5
BT07825	5000	2210	1370	5838	1/5
BT07826	5300	2310	1470	6138	1/5
BT07827	5500	2410	1570	6338	1/5
BT07828	6000	2610	1770	6838	1/5
